Жылдам әрекет ететін сақтандырғыш пен қарапайым сақтандырғыш: нақты айырмашылығы неде?

Қуат электронды жүйесін жобалауда сақтандырғышты таңдау жабдықтың қауіпсіздік шегін және ақаудан қорғау тиімділігін тікелей анықтайды. Кәдімгі сақтандырғыштарға қарсы жылдам әрекет ететін сақтандырғыштармен бетпе-бет келгенде, көптеген инженерлер материалтанудағы, жауап беру механизмдеріндегі және қолдану сценарийлеріндегі іргелі айырмашылықтарды елемей, тек номиналды ток пен кернеуге негізделген өрескел таңдау жасайды. Бұл қадағалау жаңа энергия және энергия сақтау жүйелерінде елеулі тәуекелдер тудыруы мүмкін.

Бұл мақалада инженерлерге дұрыс таңдау шешімдерін қабылдауға көмектесу үшін жылдам әрекет ететін сақтандырғыштар мен қарапайым сақтандырғыштар арасындағы негізгі айырмашылықтардың жүйелі талдауы берілген - құрылымдық дизайн мен балқыту механизмдерінен қолдану шекараларына дейін.

Құрылымы мен материалдары: «Металл сымнан» «Дәл балқитын элементке» дейін

Кәдімгі сақтандырғыштың балқытылатын элементі әдетте қарапайым құрылымы мен төмен өндірістік құны бар геометриялық пішінді металл сымнан жасалған. Оның балқыту логикасы шамадан тыс жүктеме тоғының өзі тудыратын Джоуль жылуына негізделген; жылу жинақталуы балқу нүктесіне жеткенде, элемент балқып, контурды ашады. Бұл дизайн оны жылдам әрекет ету маңызды емес сценарийлер үшін қолайлы етеді, мысалы, кабельдер мен сымдарды шамадан тыс жүктемеден қорғау.

Жылдам әрекет ететін сақтандырғыш материалда да, құрылымда да арнайы оңтайландырылған. Оның балқитын элементі таза күмістен, күміс жалатылған мыстан немесе таза мысдан жасалған, пішіні тар шеңберлі саңылаулары бар тікбұрышты жұқа жолақ тәрізді және белгілі бір жерлерде алдын ала орналастырылған төмен балқу температурасы бар дәнекерлеу нүктелері. Бұл дизайнның тапқырлығы мынада: шамадан тыс жүктеме немесе аз-көп қысқа тұйықталу тогы пайда болғанда, дәнекерлеу нүктесі алдымен балқиды және металлургиялық әсер арқылы тарылған мойындағы элементтің жылдам үзілуін жеделдетеді, микросекундтарда миллисекундтарда тізбектің үзілуіне қол жеткізеді.

Негізінде, қарапайым сақтандырғыштар «табиғи жылу жинақталуына» сүйенеді, ал жылдам әрекет ететін сақтандырғыштар құрылымдық және материалды инженерия арқылы «белсенді жеделдетілген сынуға» қол жеткізеді - бұл екеуінің арасындағы ең негізгі айырмашылық.

Жауап беру жылдамдығы: Миллисекунд пен микросекунд аралығы

Жауап беру жылдамдығы екі сақтандырғыш түрі арасындағы ең интуитивті дифференциатор болып табылады.

Кәдімгі сақтандырғыштар үшін балқыту уақыты шамадан тыс жүктеме тоғының еселігіне кері пропорционал: ток номиналды мәннен жоғары болған сайын, балқыту уақыты қысқарады; керісінше, шамадан тыс жүктеменің төменгі еселік мәндерінде балқыту уақыты бірнеше секундқа немесе одан да ұзаққа созылуы мүмкін. Бұл «уақыт кідірісі» сипаттамасы кабельді қорғауда қолайлы, өйткені кабельдердің белгілі бір жылу сыйымдылығы және қысқа мерзімді шамадан тыс жүктеме мүмкіндігі бар.

Жылдам әрекет ететін сақтандырғыштар мүлдем басқаша әрекет етеді. Төмен балқу нүктесі бар дәнекерлеу нүктелерінің «жылдамдату» механизмі және тарылған мойын құрылымының ток тығыздығының концентрациясы әсерінің арқасында жылдам әрекет ететін сақтандырғыштар тізбекті миллисекундтарда немесе тіпті микросекундтарда өшіре алады. Бұл экстремалды жылдамдық жеке мақсат үшін емес, жартылай өткізгіш құрылғылар (IGBT, SiC MOSFET және түзеткіш диодтар сияқты) төтеп бере алатын уақыт шегінде ақаулық токты жою үшін қолданылады - жартылай өткізгіштің жылу төзімділігі әдетте тек миллисекунд тәртібінде болады, ал қарапайым сақтандырғыштар бұл қорғаныс талабын қанағаттандыра алмайды.

Қолдану сценарийлері: Қорғау мақсаттары таңдау логикасын анықтайды

Жылдам әрекет ететін және қарапайым сақтандырғыштардың қолдану шекаралары олардың тиісті жауап сипаттамаларымен табиғи түрде анықталады.

Кәдімгі сақтандырғыштар, ең алдымен, кабельдер мен сымдарды шамадан тыс жүктемеден және қысқа тұйықталудан қорғау үшін қолданылады. Кабельдер белгілі бір жылу инерциясына ие; қысқа мерзімді шамадан тыс жүктемелер оқшаулауды дереу зақымдамайды, сондықтан сақтандырғыштың жұмысында белгілі бір кідіріс рұқсат етіледі. Бұл қарапайым сақтандырғыштардың құрылыста және өнеркәсіптік электр желілерінде кеңінен қолданылатынын түсіндіреді.

Жылдам әрекет ететін сақтандырғыштар, керісінше, жартылай өткізгішті қуат құрылғылары мен түзеткіш жинақтарды қорғауға арналған. Фотовольтаикалық инверторларда, тұрақты ток зарядтау станцияларында және энергия сақтау түрлендіргіштерінде (PCS), IGBT және SiC модульдері шамадан тыс токқа өте осал — қысқа тұйықталу орын алған кезде ток жүздеген микросекунд ішінде жойылуы керек, әйтпесе құрылғы біржола зақымдалады. Жылдам әрекет ететін сақтандырғыштар бұл талаптың дәл шешімі болып табылады.

Әсіресе энергия сақтау жүйелерінде (ESS) жоғары жылдамдықты сақтандырғыштарды қолдану өте маңызды. Батарея кластерлеріндегі қысқа тұйықталу токтары жоғары тұрақты кернеумен, жоғары ток шамасымен және табиғи нөлдік қиылыспен ерекшеленеді, бұл үзіліс сыйымдылығы мен доғаны сөндіру өнімділігіне қатаң талаптар қояды. Энергияны сақтауға арналған жоғары жылдамдықты тұрақты сақтандырғыштар жылдам әрекетті қамтамасыз етіп қана қоймай, сонымен қатар батарея кластерлері жеткізе алатын өте жоғары қысқа тұйықталу токтарын өңдеу үшін жеткілікті ажырату мүмкіндігін ұсына отырып, жоғары вольтты тұрақты ток жағдайында шектеусіз доғаларды сенімді түрде сөндіруі керек.

IEC классификациясы: aR және gG арасындағы техникалық бөлу

Халықаралық электротехникалық комиссияның (IEC) сақтандырғыш стандарттары тұрғысынан жылдам әрекет ететін және қарапайым сақтандырғыштар арасындағы айырмашылық одан әрі сандық және стандартталған.

Қарапайым сақтандырғыштар әдетте ішіне түседіgG(толық ауқымды кабельді қорғау) класы, толық шамадан тыс жүктемеден және қысқа тұйықталудан қорғауды ұсынатын, бірақ салыстырмалы түрде ұзағырақ жұмыс уақыттары бар, жалпы тарату және кабельді қорғау үшін жарамды.

Жылдам әрекет ететін сақтандырғыштар мыналарға жатадыаР(жартылай диапазондағы жартылай өткізгішті қорғау) класы. aR сақтандырғыштары өте төмен I²t мәндері (өткізу энергиясы) және күшті токты шектеу мүмкіндігі бар жартылай өткізгіш құрылғыны қорғау үшін арнайы жасалған. Олар жартылай өткізгіш құрылғылардың төтеп беру қабілеті шегінде ақаулық энергиясын шектей отырып, ақаулықтың ең ерте сатысында ақаулық токты өшіре алады. aR сақтандырғыштары шамадан тыс жүктемеден төмен қорғаныспен жұмыс істемейді — бұл функция анық функционалды иерархияны құра отырып, басқару жүйелеріне немесе контакторларға тағайындалады.

Галактикалық сақтандырғыш: жаңа энергия мен энергияны сақтауға арналған жоғары жылдамдықты сақтандырғыш шешімдері

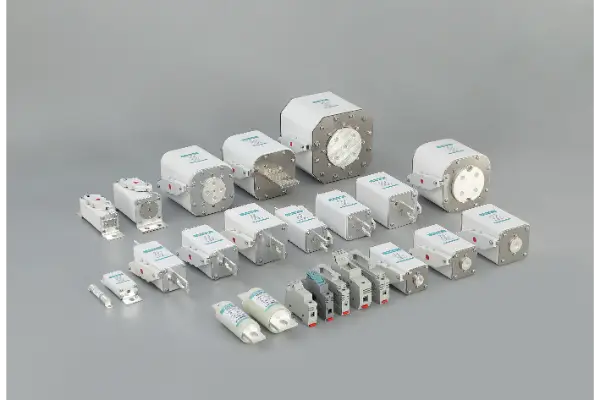

Галактикалық сақтандырғышСақтандырғыштарды ҒЗТКЖ және өндіруде 40 жылдан астам тәжірибесі бар, жылдам әрекет ететін сақтандырғыш сегментінде терең техникалық тәжірибені қалыптастырады. Фотоэлектрлік инверторлар, тұрақты ток зарядтау станциялары және энергияны сақтау түрлендіргіштері сияқты жаңа қуат қолданбалары үшін Galaxy Fuse өнімділігі жоғары жоғары жылдамдықтағы сақтандырғыштардың кең ауқымын ұсынады.

Энергияны сақтау жүйесі Арнайы жоғары жылдамдықты сақтандырғыштарГалактикалық сақтандырғыш үшін негізгі фокус аймағы болып табылады. Энергияны сақтау жүйелері жалпы өнеркәсіптік қолданбаларға қарағанда сақтандырғыштардан әлдеқайда көп талап етеді: 1500 В дейінгі тұрақты кернеулер, жүздеген килоамперге жететін қысқа тұйықталу токтары және жабық аккумуляторлық орталарда абсолютті доғаның өшуі мен үзіліс сенімділігі қажеттілігі. Galaxy Fuse энергияны сақтау сериясының өнімдері микросекунд деңгейіндегі жауап пен төтенше ақаулық жағдайында сенімді үзілісті қамтамасыз ету үшін оңтайландырылған мойын конструкцияларымен біріктірілген таза күміс балқитын элементтерді және жоғары таза кварц құмы доғаны сөндіретін ортаны пайдаланады.

Негізгі техникалық артықшылықтар:

●Таза күміс/күміс жалатылған мыс элементтері:Төмен балқу температурасы және жоғары өткізгіштік жылдам әрекетті қамтамасыз етеді

●Оңтайландырылған мойын құрылымы:Доғаның тұрақты үзілуі үшін балқыту нүктелерін дәл бақылау

●Тазалығы жоғары кварц құмды доғасын сөндіру:Доғаның энергиясын тез сіңіреді және кедергілерді басады

●Толық сертификаттау:Өнімдер UL, TUV және CE сертификаттарына ие бірнеше сериялары бар IEC60269, GB13539 және басқа халықаралық стандарттарға сәйкес келеді.

●Техникалық деректерді толық қолдау:Инженерлер үшін жүйені қорғауды үйлестіруді дәл есептеуді жеңілдететін өлшенген I²t қисықтары мен кесілген ток қисықтарын қамтамасыз етеді.

Қорытынды

Жылдам әрекет ететін және қарапайым сақтандырғыштар арасындағы айырмашылық «жылдам және баяу» беттік деңгейінен әлдеқайда асып түседі. Материалды таңдау мен құрылымдық оңтайландырудан бастап жауап беру механизмдері мен IEC классификациясына дейін екеуі мүлде басқа қорғау философиясын білдіреді.

Кәдімгі сақтандырғыштар кабельдердің «жылу сыйымдылығын» қорғайды; жылдам әрекет ететін сақтандырғыштар жартылай өткізгіштердің «нәзік терезесін» қорғайды. Қазіргі қарқынды дамып келе жатқан жаңа энергия және энергия сақтау секторларында жылдам әрекет ететін сақтандырғыштардың бірегей құндылығын түсіну және дұрыс пайдалану әрбір энергетикалық электроника инженері үшін маңызды дағды болып табылады.

Галактикалық сақтандырғыш – 46 жылдан астам жоғары сапалы сақтандырғыштарды өндіруге берілген, жаһандық жаңа энергия және энергия сақтау жүйелері үшін қауіпсіз және сенімді тізбекті қорғау шешімдерін ұсынуға арналған.

Қуатты сақтауға немесе жаңа қуат жабдығына арналған жоғары жылдамдықты сақтандырғышты таңдау бойынша техникалық қолдау алу үшін, өтінемізГалактикалық сақтандырғыш компаниясына хабарласыңызтехникалық топ.
