Шаршы денелі жоғары жылдамдықты сақтандырғыш дегеніміз не және ол жартылай өткізгішті қорғау үшін неліктен маңызды?

Қазіргі заманғы электр жүйелерінде сезімтал қуат электроникасын қорғау бұрынғыдан да маңызды. Инверторлар, түрлендіргіштер, EV зарядтау жүйелері және өнеркәсіптік дискілер сияқты құрылғылар IGBT, SCR, MOSFET және диодтар сияқты жартылай өткізгіш компоненттерге қатты сүйенеді. Тіпті қысқа шамадан тыс ток оқиғасы бұл қымбат құрамдастарды біржола зақымдауы мүмкін.

A шаршыДене жоғары жылдамдықты сақтандырғыш болып табыладыақаулық токтарына өте жылдам әрекет ету және жартылай өткізгіш құрылғыларды апатты істен шығудан қорғау үшін арнайы әзірленген. Бұл сақтандырғыштар жаңартылатын энергия жүйелерінде, электр көлік инфрақұрылымында, өнеркәсіптік автоматтандыруда және қуатты түрлендіру жабдықтарында кеңінен қолданылады.

Бұл нұсқаулық төртбұрышты денелі жоғары жылдамдықты сақтандырғыштар туралы білу қажет барлық нәрсені, соның ішінде олардың жұмыс принциптерін, негізгі мүмкіндіктерін, артықшылықтарын, қолданбаларын, таңдау критерийлерін және салалық трендтерді зерттейді. Біз сондай-ақ компанияларға неліктен ұнайтынын түсіндіремізИнронгжаһандық сақтандырғыштар нарығында маңызды жеткізушілерге айналуда.

Мазмұны

• 1. Шаршы денелі жоғары жылдамдықты сақтандырғыш дегеніміз не?
• 2. Жартылай өткізгішті қорғау үшін жоғары жылдамдықты сақтандырғыштар не үшін қажет?
• 3. Шаршы денелі жоғары жылдамдықты сақтандырғыштардың негізгі ерекшеліктері
• 4. Шаршы дененің жоғары жылдамдықты сақтандырғышы қалай жұмыс істейді?
• 5. Типтік қолданбалар
• 6. Техникалық сипаттамаларға шолу
• 7. Шаршы дене сақтандырғышы дәстүрлі сақтандырғышқа қарсы
• 8. Оң сақтандырғышты қалай таңдауға болады
• 9. Орнату және техникалық қызмет көрсету бойынша кеңестер
• 10. Жартылай өткізгіш сақтандырғыштар технологиясының болашақ тенденциялары
• Жиі қойылатын сұрақтар

1. Шаршы денелі жоғары жылдамдықты сақтандырғыш дегеніміз не?

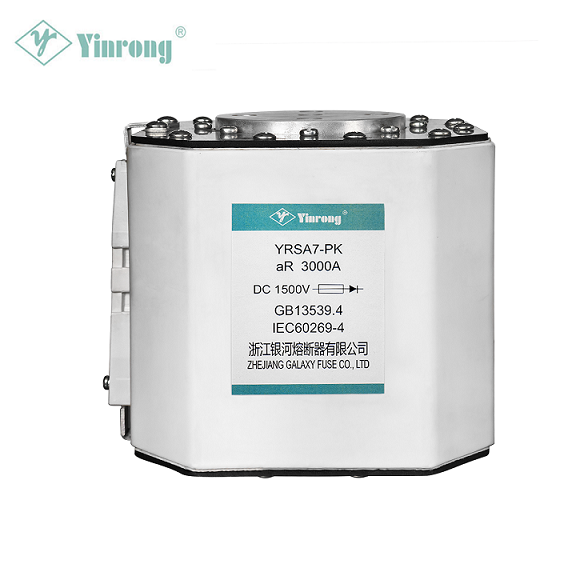

A Шаршы денелі жоғары жылдамдықты сақтандырғышжартылай өткізгішті қорғаныс сақтандырғышының бір түрі, ақаулық токтарды өте жылдам үзуге арналған. Оның төртбұрышты пішінді корпусы тамаша жылу диссипациясын және электрлік өнімділікті сақтай отырып, қуат жүйелерінде тиімді орнатуға мүмкіндік береді.

Жалпы мақсаттағы сақтандырғыштардан айырмашылығы, жоғары жылдамдықты жартылай өткізгіш сақтандырғыштар сезімтал электрондық компоненттерді қорғау үшін оңтайландырылған, мысалы:

• IGBT модульдері
• Күшті диодтар
• SCR тиристорлары
• MOSFET құрылғылары
• Қуатты түрлендіргіштер

Бұл сақтандырғыштар ақаулық энергиясын жылдам шектеу және жартылай өткізгіш құрылғыларға қолданылатын жылу кернеуін азайту үшін жасалған. Өнеркәсіптік сипаттамаларға сәйкес шаршы денелі жоғары жылдамдықты сақтандырғыштар миллисекундтар ішінде әрекет ете отырып, өте жоғары токтарды үзуі мүмкін.

2. Жартылай өткізгішті қорғау үшін жоғары жылдамдықты сақтандырғыштар не үшін қажет?

Жартылай өткізгішті құрамдас бөліктер шамадан тыс ток жағдайларына өте сезімтал. Тіпті кішкентай тырнақтар оларды бірден жоюы мүмкін.

Дәстүрлі сақтандырғыштар бұл құрылғыларды тиімді қорғау үшін тым баяу әрекет етеді. Сондықтан жоғары жылдамдықты жартылай өткізгіш сақтандырғыштар өте жылдам жауап беру уақытымен жасалған.

Жоғары жылдамдықты сақтандырғыштарды пайдаланудың негізгі себептері

• Ультра жылдам ақаулық ток үзілуі
• Қымбат жартылай өткізгіш модульдерді қорғау
• Термиялық зақымдануды азайту
• Жабдықтың сенімділігі жақсарды
• Каскадты жүйе ақауларының алдын алу

Жоғары жылдамдықты төртбұрышты дене сақтандырғыштары жартылай өткізгіш құрылғылардың қауіпсіз жұмыс шегінен асып кетуіне дейін ақаулық токтарды шектеуге және қуатты үзуге қабілетті.

3. Шаршы денелі жоғары жылдамдықты сақтандырғыштардың негізгі ерекшеліктері

Шаршы денелі жоғары жылдамдықты сақтандырғыштар оларды өнімділігі жоғары электр жүйелері үшін тамаша ететін бірнеше техникалық артықшылықтарды ұсынады.

Маңызды дизайн мүмкіндіктері

• Өте жылдам әрекет ететін жауап
• Жоғары үзіліс қабілеті
• Төмен I²t энергия бөлінуі
• Шағын шаршы корпустың дизайны
• Көптеген орнату опциялары
• Көзбен жанған сақтандырғыш индикаторлары

Көптеген модельдер өнеркәсіптік жүйелер үшін 1500 В тұрақты токқа дейінгі кернеу көрсеткіштерін және жоғары ток қуаттарын қолдайды.

4. Шаршы дененің жоғары жылдамдықты сақтандырғышы қалай жұмыс істейді?

Шаршы корпусты жоғары жылдамдықты сақтандырғыштың жұмысы арнайы жасалған сақтандырғыш элементтерінің бақыланатын балқуына негізделген.

Жұмыс принципі

1. Ақаулық ток пайда болады
2. Сақтандырғыш элементі тез қызады
3. Элемент миллисекунд ішінде ериді
4. Доға түзеді және тез сөнеді
5. Схема қауіпсіз үзілген

Ішкі құрылыс әдетте мыналарды қамтиды:

• Күміс сақтандырғыш элементтері
• Кварц құмы толтырғыш
• Керамикалық корпус
• Жоғары өткізгіштік терминалдар

Бұл материалдар сақтандырғышқа ток ағынын шектей отырып, доғаның энергиясын сіңіріп, таратуға мүмкіндік береді.

5. Типтік қолданбалар

Шаршы денелі жоғары жылдамдықты сақтандырғыштар жоғары қуатты электронды құрылғыларға сүйенетін салаларда кеңінен қолданылады.

Жалпы қолданбалар

• Электрлік көліктерді зарядтау станциялары
• Күн фотоэлектрлік инверторлары
• Жел электр жүйелері
• Аккумуляторлық энергияны сақтау жүйелері
• Өнеркәсіптік қозғалтқыш жетектері
• UPS қуат көздері
• Қуатты түрлендіру жүйелері

Бұл сақтандырғыштар сонымен қатар өнеркәсіптік автоматика жабдықтарындағы регенеративті жетектер мен тұрақты ток шиналар жүйесінде жиі қолданылады.

6. Техникалық сипаттамаларға шолу

Әр түрлі дене өлшемдері мен монтаждау стильдері инженерлерге төртбұрышты корпусты сақтандырғыштарды әртүрлі қуат жүйелеріне біріктіруге мүмкіндік береді.

7. Шаршы дене сақтандырғышы дәстүрлі сақтандырғышқа қарсы

8. Оң жақ шаршы дененің жоғары жылдамдықты сақтандырғышын қалай таңдауға болады

Дұрыс сақтандырғышты таңдау тізбекті дұрыс қорғауды қамтамасыз ету үшін маңызды.

Негізгі таңдау факторлары

• Кернеу рейтингі
• Ағымдағы рейтинг
• Үзіліс сыйымдылығы
• Сақтандырғыштың жұмыс класы (aR немесе gR)
• Салқындату шарттары
• Орнату әдісі
• Жабдық түрі

Өндірушілер ұнайдыИнронгтұтынушыларға қолдану үшін дұрыс сақтандырғышты таңдауға көмектесу үшін егжей-тегжейлі деректер парақтарын және инженерлік қолдауды қамтамасыз етіңіз.

9. Орнату және техникалық қызмет көрсету бойынша кеңестер

Оңтайлы сақтандырғыш өнімділігін қамтамасыз ету үшін дұрыс орнату маңызды.

Үздік тәжірибелер

• Сақтандырғыш терминалдарында дұрыс айналу моментін қамтамасыз етіңіз
• Үйлесімді сақтандырғыш ұстағыштарды пайдаланыңыз
• Тиісті желдетуді сақтаңыз
• Сақтандырғыш көрсеткіштерін жүйелі түрде тексеріңіз
• Сақтандырғыштарды бірдей көрсеткіштермен ауыстырыңыз

Күнделікті тексеру қызып кетуді, қосылымдардың үзілуін немесе қоршаған ортаға зақым келтіруді анықтауға көмектеседі.

10. Жартылай өткізгіш сақтандырғыштар технологиясының болашақ тенденциялары

Қуат электроникасы дамып келе жатқандықтан, жоғары өнімді сақтандырғыш қорғанысына сұраныс тез өсуде.

Дамушы тенденциялар

• Жоғары кернеулі тұрақты токтан қорғау
• Жетілдірілген доғаны басу технологиялары
• Шағын сақтандырғыш конструкциялары
• Смарт мониторинг жүйелерімен интеграция
• Жақсырақ жылуды басқару материалдары

сияқты өндірушілерИнронгжаңартылатын энергия көздерін, электр энергиясын зарядтау инфрақұрылымын және интеллектуалды электр желілерін қоса алғанда, заманауи қолданбаларды қолдау үшін озық сақтандырғыш технологияларына инвестиция салуда.

Жиі қойылатын сұрақтар

1. aR және gR сақтандырғыш кластарының айырмашылығы неде?

aR сақтандырғыштары жартылай өткізгіштерді қысқа тұйықталудан қорғауды қамтамасыз етеді, ал gR сақтандырғыштары шамадан тыс жүктемеден де, қысқа тұйықталудан да қорғауды қамтамасыз етеді.

2. Қалыпты сақтандырғыш жоғары жылдамдықты жартылай өткізгіш сақтандырғышты алмастыра ала ма?

Жоқ. Стандартты сақтандырғыштар тым баяу және сезімтал жартылай өткізгіш компоненттерді қорғамауы мүмкін.

3. Қай салаларда төртбұрышты денелі жоғары жылдамдықты сақтандырғыштар жиі қолданылады?

Өнеркәсіпке жаңартылатын энергия көздері, электр көліктері, өнеркәсіптік автоматтандыру және электр электроника кіреді.

4. Жоғары жылдамдықты сақтандырғыш қаншалықты жылдам жұмыс істейді?

Көптеген жартылай өткізгіш сақтандырғыштар ақаулық ток энергиясын шектеу үшін миллисекунд ішінде жұмыс істейді.

5. Жоғары жылдамдықты сақтандырғыштар қанша уақытқа жетеді?

Олардың қызмет ету мерзімі жұмыс жағдайларына байланысты, бірақ дұрыс таңдау және орнату кезінде олар көп жылдарға созылуы мүмкін.

Қорытынды

Шаршы денелі жоғары жылдамдықты сақтандырғыштар заманауи электр жүйелері мен жартылай өткізгіш құрылғыларды қорғауда маңызды рөл атқарады. Олардың өте жылдам әрекет етуі, жоғары үзіліс қабілеті және берік дизайны оларды жаңартылатын энергия көздері, электр көліктері және өнеркәсіптік автоматтандыру сияқты салаларда таптырмас етеді.

Егер сіз жартылай өткізгішті қорғаудың сенімді шешімдерін іздесеңіз, инженерлік топИнронгқолданбаларыңызға бейімделген кәсіби нұсқаулық пен өнімділігі жоғары сақтандырғыш өнімдерін қамтамасыз ете алады.

Өнім туралы толық ақпарат, теңшелген шешімдер немесе техникалық қолдау алу үшін, өтінемізбізбен хабарласыңыбүгін және озық сақтандырғыш технологиясы қуат жүйелеріңіздің қауіпсіздігі мен сенімділігін қалай жақсарта алатынын біліңіз.
