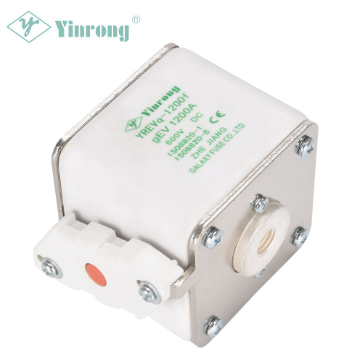

EV Automotive және EVSE Fuse функциясы қандай?

Электрлік көліктер мен зарядтау қондырғыларының жылдам танымал болуымен тізбек қауіпсіздігі саланың назарына айналды. Электр жүйесіндегі ең негізгі, бірақ маңызды қорғаныс элементі ретінде,EV Automotive және EVSE сақтандырғышышамадан тыс жүктеме және қысқа тұйықталу кезінде өздігінен балқыту механизмі арқылы көлік құралдары мен зарядтау жабдықтары үшін қауіпсіздік желісін салады. Оның өнімділігі жүйенің сенімділігіне тікелей әсер етеді және тіпті жүргізушілер мен жолаушылардың өмір қауіпсіздігіне әсер етеді. Төменде үш негізгі функциядан сақтандырғыштардың маңызды рөлі талданады.

Шамадан тыс жүктемеден қорғау: токтың «шамадан тыс жүктелуінен» туындаған апаттардың алдын алу

Электрлік көліктердің жоғары вольтты жүйесі (400В-800В) және жоғары қуатты зарядтау қадалары (600кВт-қа дейін) жұмыс істеп тұрған кезде, тізбек жүктемесі номиналды токтан асып кете берсе, сымдар мен электронды компоненттер қызып кету салдарынан қартаюды тездетеді және тіпті өртке әкеледі. Ток номиналды мәннен 1,3-2 есе асып кеткенде, тізбекті белсенді түрде үзіп, тез қызып, балқыту үшін сақтандырғыш орнатылған төмен балқу температурасы бар легирленген материалды (мысалы, қорғасын-қалайы қорытпасын) пайдаланады. Мысалы, зарядтау қадасының айнымалы ток кіріс жағындағы сақтандырғыш кернеудің кенет көтерілуінен ішкі модульдің жанып кетуіне жол бермеу үшін нақты уақыт режимінде электр желісіндегі қалыптан тыс ауытқуларды бақылай алады; электр көліктерінің аккумуляторлық басқару жүйесінде (BMS) сақтандырғыш токтың шамадан тыс жүктелуінен туындаған жүйе ақауларының алдын алу үшін жоғары вольтты сымдар мен контроллерді қорғайды.

Қысқа тұйықталудан қорғау: қауіпті токтарды миллисекундтарда өшіру

Қысқа тұйықталу - электр көліктері мен зарядтау жабдықтары кездесетін ең шұғыл қауіптердің бірі. Батарея жинағының, зарядтау интерфейсінің немесе сым сымдарының зақымдануы оң және теріс полюстер арасында тікелей өткізгіштікке әкеліп, бірден жүздеген, тіпті мыңдаған ампер ток тудыруы мүмкін. Осы уақытта сақтандырғыштың жылдам балқыту сипаттамалары миллисекундтарда жауап бере алатын жалғыз қорғау әдісіне айналады. Мысалы, жылдам зарядтау қадасының тұрақты ток шығыс ұшында жабдықталған жоғары ажырату сыйымдылығы сақтандырғыш қысқа тұйықталу орын алған кезде 5 миллисекунд ішінде 10кА дейінгі токты өшіріп, жабдықтың жарылуын немесе өртін болдырмайды; электр көлігінің қуат жүйесінде жоғары вольтты тұрақты сақтандырғыштар (болт тәрізді сақтандырғыштар сияқты) қысқа тұйықталу кезінде қауіпсіз оқшаулауды қамтамасыз ету үшін қозғалтқыш контроллері мен батарея арасындағы негізгі желілерді қорғайды.

Ағымды дәл бұру және ақаудың орналасуы: жүйе сенімділігін арттыру

Заманауи электр көліктері мен зарядтау қадалары сақтандырғыш тоғының әртүрлі сипаттамалары арқылы нақты ток бұрылуына қол жеткізу үшін көп деңгейлі сақтандырғыш дизайнын пайдаланады. Мысалы, автокөліктің OBC (борттық зарядтау құрылғысы), DC-DC түрлендіргіші және басқа ішкі жүйелер тәуелсіз сақтандырғыштармен жабдықталған. Модуль істен шыққаннан кейін сәйкес сақтандырғыш жанады, ол басқа құрамдастарды әсер етуден қорғап қана қоймайды, сонымен қатар техникалық қызмет көрсету персоналына ақаулық нүктесін жылдам құлыптауға көмектеседі. Зарядтау қадасының модульдік конструкциясында әрбір қуат модулі микро сақтандырғышпен жабдықталған. Құрылғы қалыпты емес болғанда, басқа модульдердің жұмысын жалғастыру үшін жабдықтың қолжетімділігін айтарлықтай жақсарту үшін модульдің қуат көзі ғана ажыратылады.

Технологияны жаңарту: жаңа материалдар мен интеллект интеграциясы

Қазіргі уақытта сақтандырғыш технологиясы жоғары балқу жылдамдығына және төмен қуат тұтынуға қарай дамып келеді. Керамикалық қабық сақтандырғыштары дәстүрлі шыны түтік сақтандырғыштарын жоғары температураға төзімділігімен және доғаны сөндірудің күшті өнімділігімен біртіндеп ауыстырады; қалпына келетін полимер оң температура коэффициенті (PTC) сақтандырғыштары шамадан тыс жүктеме жойылғаннан кейін автоматты түрде өткізгіштігін қалпына келтіреді және электр қуатының үзілуіне сезімтал электрондық құрылғыларға жарамды. Бұған қоса, смарт сақтандырғыш ағымдағы датчиктер мен байланыс модульдерін біріктіреді, олар сақтандырғыш деректерін нақты уақытта бұлтқа жүктей алады, пайдалану және техникалық қызмет көрсету персоналына ықтимал қауіптер туралы алдын ала ескертуге және электр қауіпсіздігін қорғауды зияткерлік етуге ықпал етеді.

Электрлік көліктер мен зарядтау қадаларының қуаты артып келе жатқанда, өнімділікті оңтайландыру және инновациялық қолдануEV Automotive және EVSE сақтандырғышы, тізбек қауіпсіздігінің соңғы кедергісі ретінде жаңа энергетикалық саланың тұрақты дамуын қамтамасыз ететін саланың технологиялық итерациясының маңызды бағыты болады.
